工作臺維修技術教程

所需工具：內六角扳手一套、扭力扳手、接桿3根、M5、M6、M8、M10扭力頭、開口扳手8-10、17-19、刮刀、紅丹油、400型號砂紙、汽油、抹布、吊裝工具等。

一、鏟刮工作臺平面度

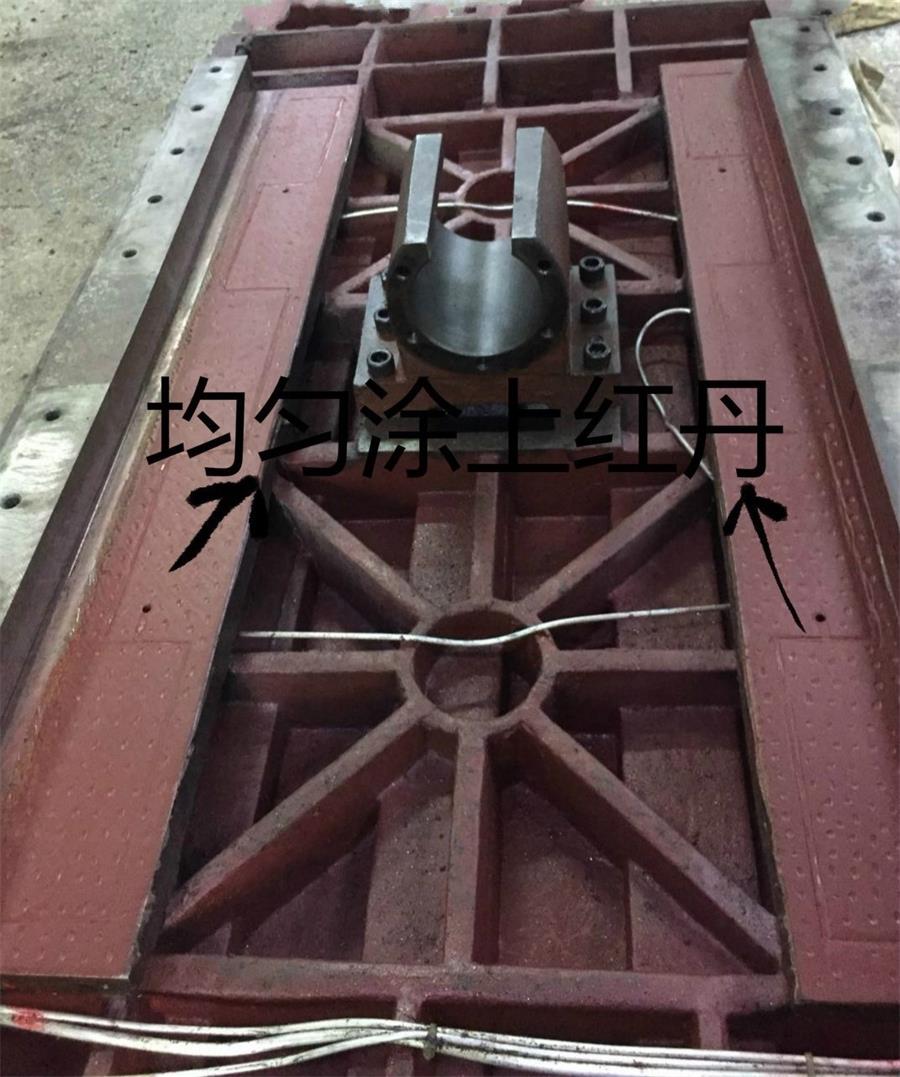

1、工作臺刮渣片全部拆掉，工作臺耐磨皮安裝面用氣槍吹干凈，汽油清洗干凈，均勻的涂上紅丹油。導軌面用汽油清洗干凈。

2、用行車把工作臺吊起翻轉過來，吊上機床，注意放到導軌上時不能壓碰到絲杠，放下后手拉工作臺靠緊基準面，用手輪搖X軸把絲杠傳動螺母鎖上2個螺絲，手輪來回移動X軸使磨合接觸點清晰。架上千分表，打工作臺九點平面度，記錄數據。

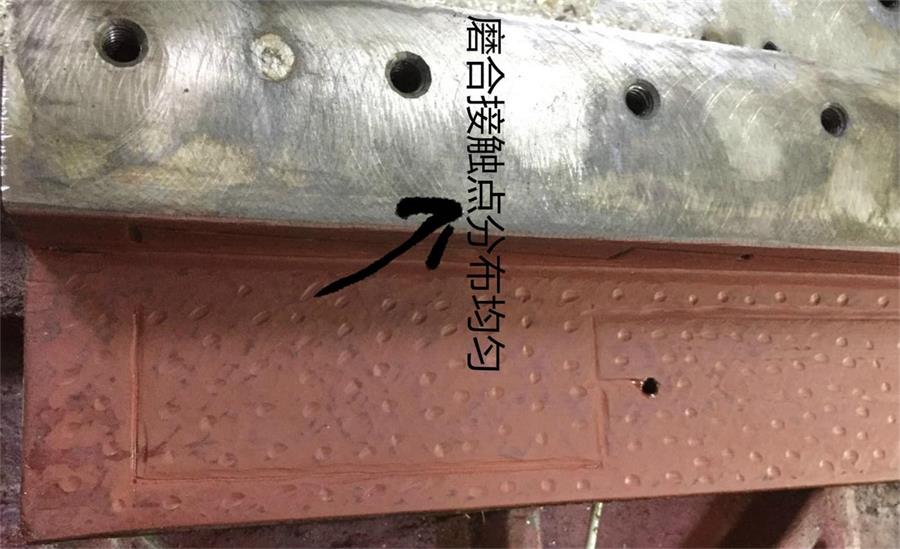

3、拆開絲杠傳動螺母螺絲，把傳動螺母搖到最邊上，用行車把工作臺吊下來，放在木頭上，木頭需放上紙皮，翻轉過來。分析數據把最高點鏟刮掉，最后把四個大角平面度鏟刮到0.01mm內，分布點均勻如下圖。

二、安裝工作臺

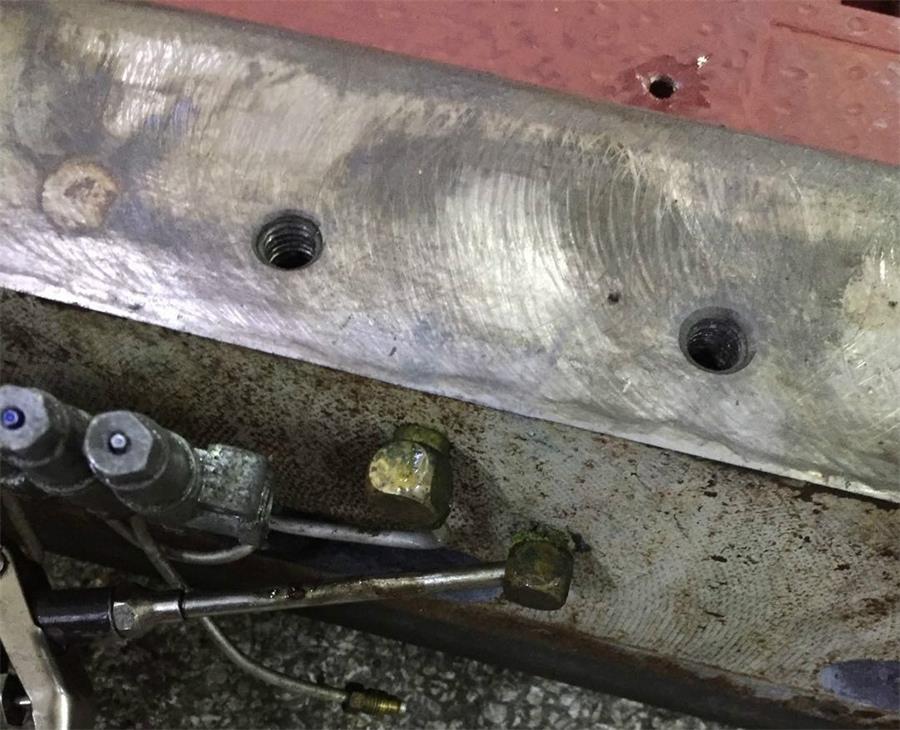

1、安裝油管，安裝刮渣片，工作臺耐磨皮安裝面清洗干凈，把油管接頭拆下來用氣槍疏通，每個油孔都要通。然后接上油管，把機床上潤滑油泵拆下來安裝在上面，打油觀察要每個油孔都出油。

2、導軌面用汽油清洗干凈，兩條導軌涂上導軌油，工作臺耐磨皮安裝面、壓板安裝面、傳動螺母座清洗干凈，把工作臺吊起來翻轉過來，吊上機床上注意放到導軌上時不能碰到絲杠，放下后手拉工作臺靠緊基準面，用手輪搖X軸把絲杠傳動螺母把油管先接好，然后搖到位鎖上5個螺絲，先不鎖緊。

3、把壓板清洗干凈，把工作臺搖到最左邊，安裝左前與左后壓板。把工作臺搖到最右邊，安裝右前與右后壓板，安裝右邊的主鑲條，手推住鑲條要正反搖手輪鎖緊，安裝左邊主鑲條。安裝四根底鑲條，手推進去鎖緊即可。

4、移動工作臺到最右邊，鎖緊絲桿傳動螺母螺絲。

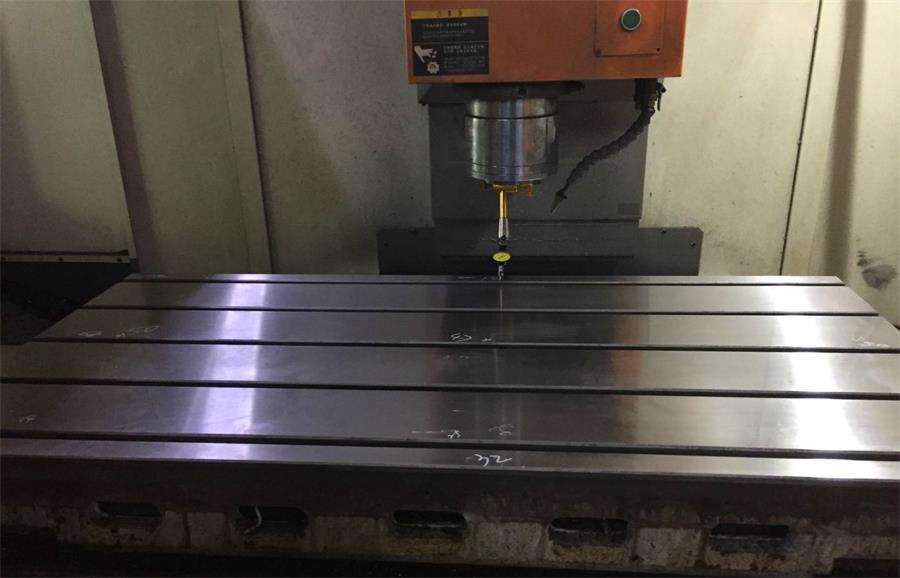

5、打工作臺九點平面度，水平精度，畫圓360精度，都調整在出廠標準范圍內。
