一、客戶背景與需求概述

佛山JWLS作為模頭模具行業的領軍企業，一直致力于生產各類模頭模具產品。2023年，JWLS面臨一項挑戰：刀模的訂單，工件細長（2000-3500mm）,加工要求高，且需要達到較好的表面光澤度，加工難度大，須尋求專業的加工解決方案。

二、 技術難點與挑戰分析

1、高表面光澤度要求：刀模的表面光澤度是客戶關注的重點，而刀模材料一般是鉻鋼，硬度比較高。設備既需要高轉速，還要有較好的切削剛性。

2、刀模上有許多深孔，需要配置中心出水功能實現小深孔加工，同時需要好的光潔度，

對主軸、主軸箱的抗震要求高。

3、細長工件加工難度大：細長工件在加工過程中容易出現變形、振紋等問題，對設備的穩定性和運行精度構成了比較高的挑戰。

三、解決方案與實施

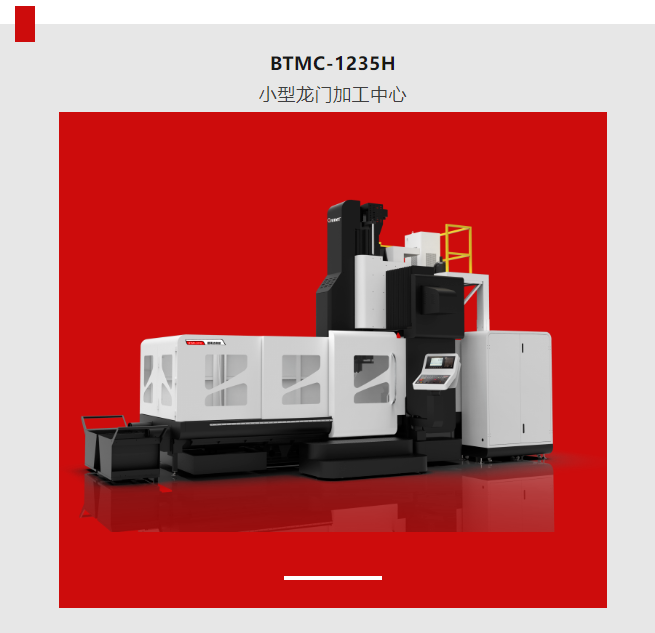

針對JWLS的技術需求，我們提供了一套高速小龍門BTMC-1235H+夾具的解決方案：

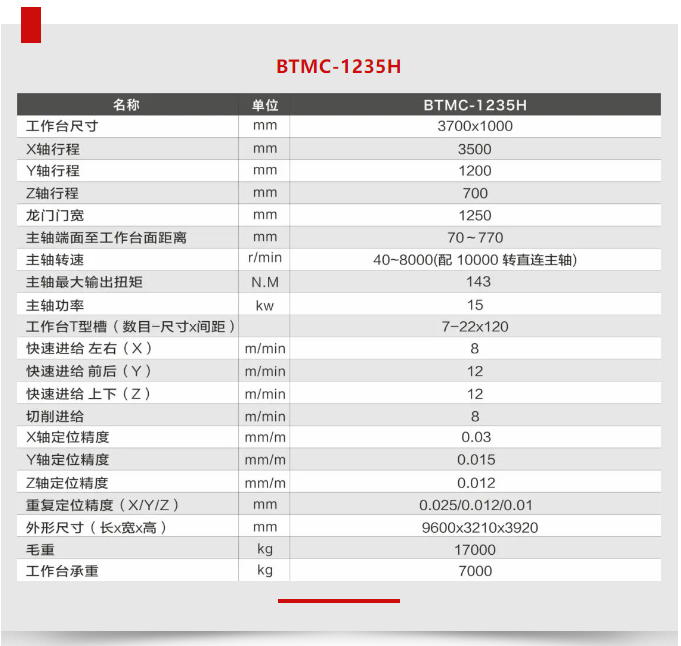

1、 按照用戶的要求專門設計了1200*3500的線軌龍門，采用精密制造的工藝要求，力

求高精密的三軸線軌的裝配精度，保證了細長條工件的精密加工和加工效率。

2、 主軸采用BT50/10000轉，帶中心出水的直連低震主軸，發那科中心出水主軸電機，

主軸箱體提高抗震性和高速高精度，保證了深孔剛性切削與高光潔度的要求。

3、優化刀具與切削參數：根據高速龍門的性能特點，選擇適合的刀具，并優化了切削參數，以確保加工過程中刀具的穩定性和加工質量。

4、 細長工件加工穩定性保障：采用專業的夾具和支撐裝置，對細長工件進行穩固的固

定和支撐，減少加工過程中的變形和振動。

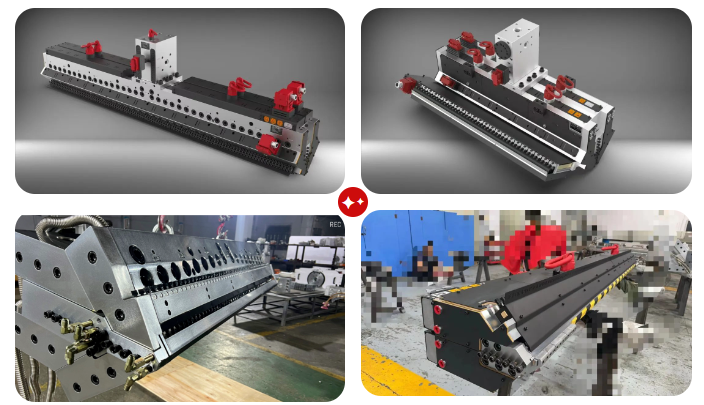

該類小龍門已擴展運用于模架等其它加工領域
